新拓三维XTOM-STATION嵌入质检产线，实现自动化3D测量与数字化质量管理

制造业批量生产场景下,中小型精密零部件品类繁多,涵盖注塑件、压铸件、机加工件、钣金冲压件等,传统测量方案存在耗时长,难以跟上产线节拍;易产生检测盲区,无法稳定实现全型面质量评价。在缩短生产周期、严控产品良率的行业背景下,自动化三维检测成为批量零部件质量控制升级的关键路径。

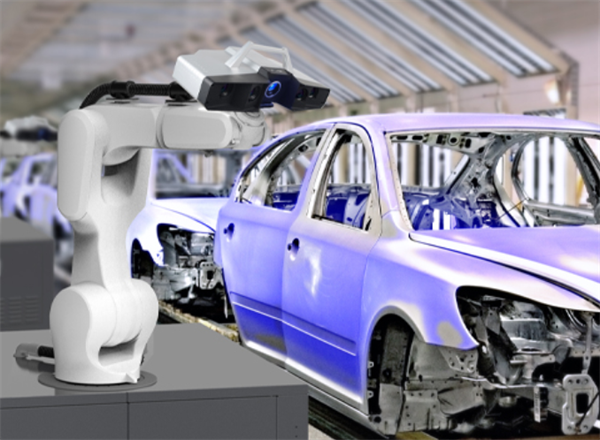

新拓三维XTOM-STATION自动化三维检测中心,搭载XTOM-12M微米级蓝光三维扫描测头,集成六轴工业机器人与多功能变位转台,面向500mm以内中小型零部件,完成从扫描采集、数据分析到检测报告输出全流程自动化作业,助力精密制造企业提升批量质检效率,构建标准化、可复现的批量质量管控体系。

核心技术能力:离线编程+运动仿真,构筑自动化检测底层能力

传统机器人自动化检测,依赖现场示教编程,调试周期长,操作人员门槛高,难以快速适配多品种零部件换型检测需求。XTOM-STATION专属自动化软件模块,通过离线编程与虚拟运动仿真两大核心功能,降低自动化检测部署门槛。

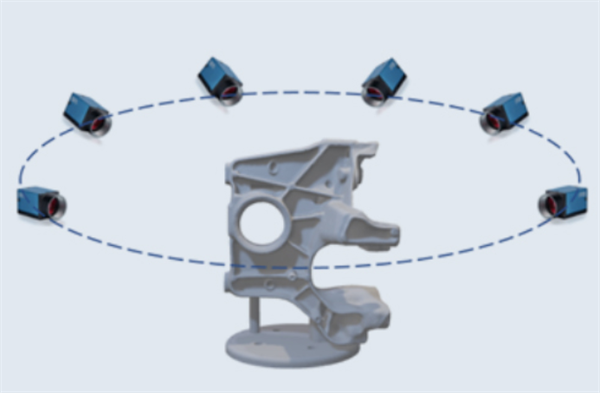

离线路径编程

无需现场操作示教器,直接依托零部件CAD数模,在软件端完成扫描路径生成、编辑、优化,规划最优机器人运动轨迹,适配多品种零部件柔性检测需求。

虚拟运动仿真校验

在虚拟仿真环境中复现测量场景,预运行整套扫描运动路径,提前校验干涉、碰撞风险,保障后续设备在车间现场稳定、安全运行,降低试错成本。

完成调试后,系统基于首件建立标准化扫描与检测模板,同规格工件后续检测可直接调用模板,全程无需人工介入设备操作,真正实现自动化重复测量。

一体化作业流程:工件上料至报告输出全链路自动化

XTOM-STATION打通“工件装夹-自动扫描-点云处理-比对分析-报告输出” 完整闭环,把三维计量固化为标准化工序,适配车间批量质检作业:

工件装夹定位:将被测零部件固定于专用工装夹具,安装至多功能自动化转台;依靠工装与转台参考标记,统一整套系统点云数据坐标系,保证每一次测量基准一致性。

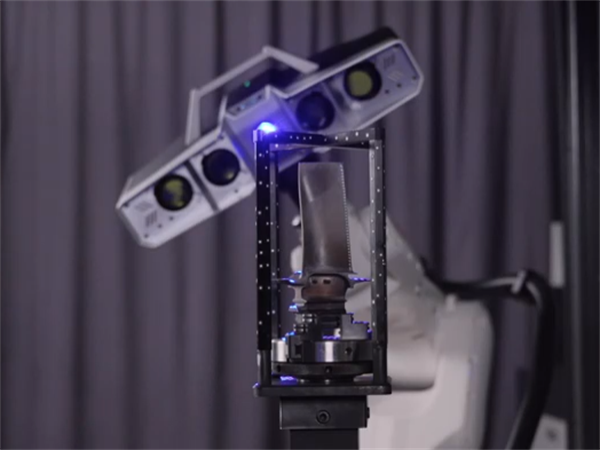

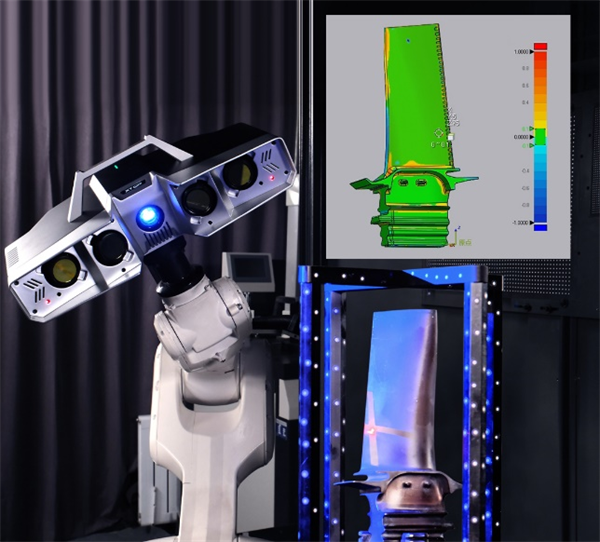

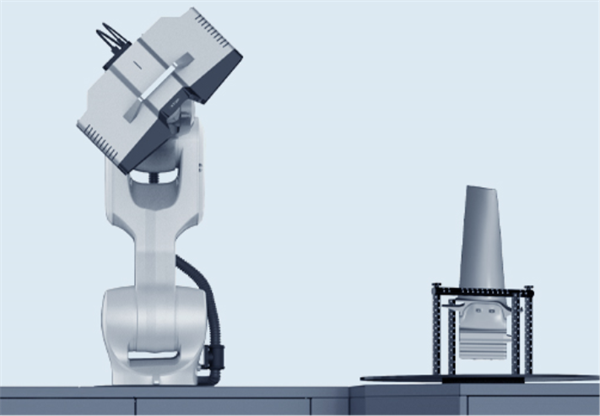

全自动扫描采集:机器人调用预设路径模板,带动MATRIX-12M微米级测头多角度采集零部件三维轮廓;依靠机器人与转台联动,完整获取工件外表面、内腔、边角等全部几何数据。

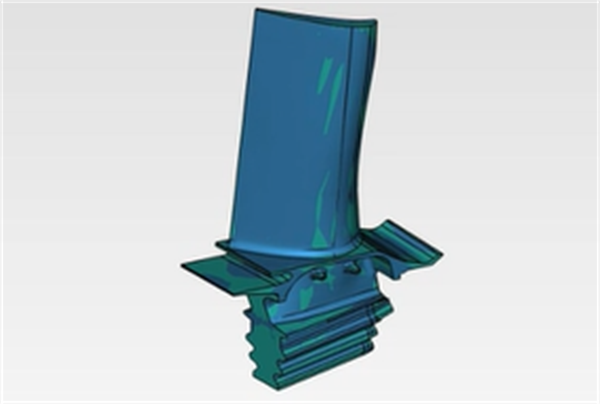

点云自动拼接处理:软件自动完成多视角点云拼接融合,生成完整零部件三维网格模型,无需人工手动修点、对齐,减少人为处理带来的数据偏差。

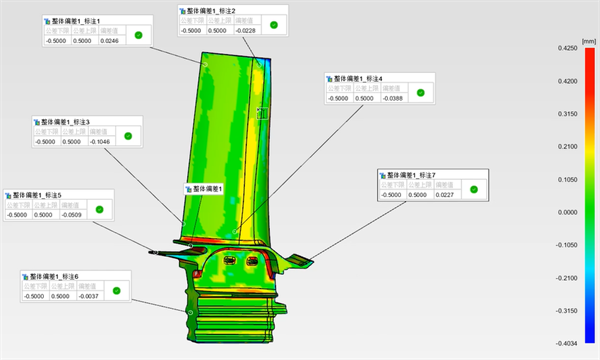

质量比对与报告输出:搭配X-INSPECT三维检测软件,将实测三维模型和原始CAD数模做对齐比对,完成整体轮廓偏差、尺寸、形位公差GD&T分析,自动生成色谱偏差图与标准化检测报告,输出量化质量判定依据,为工艺调整、质量追溯提供数据支撑。

方案突出优势,适配车间批量精密件质量管控

一体化可移动集成设计,车间即放即测

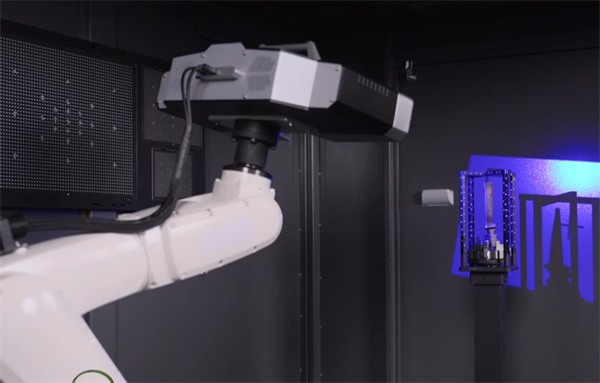

系统将扫描测头、六轴机器人、变位转台、控制单元高度集成为一体化柜体单元,防尘防潮机柜适配复杂车间工况;整机支持移动转运,可灵活部署于产线旁,实现 “即放即测”,无需改造厂房,快速搭建自动化质检工位。

计量级测量精度,兼顾精度与重复稳定性

XTOM-MATRIX-12M计量级蓝光三维扫描仪,具备优异的绝对精度和重复测量精度,满足精密零部件形位公差、轮廓偏差的计量检测要求,摆脱人工手持扫描带来的数据波动。

大批量检测显著提升质检效率

模板化复用模式面向批量零部件开展循环自动化检测,对比人工操作三维扫描,检测效率实现数倍提升,匹配产线节拍,解决批量样品检测积压问题。

完备安全防护机制

依靠仿真预校验 + 硬件安全隔离双重机制,规避机器人运动碰撞风险,保障设备、工装与现场人员作业安全。

开放扩展能力,支持产线深度融合

预留标准化对外接口,可根据企业需求做定制化二次开发,便于融入企业现有智能制造体系,实现检测数据上传归档,完善全流程质量追溯链条。

落地应用场景,赋能多行业中小型零部件质量控制

XTOM-STATION自动化三维检测中心适用于注塑件、压铸件、冲压钣金件、机加工精密零件等工件,广泛服务于航空航天、汽车制造、3C电子、通用装备等制造领域。

汽车行业:涡轮叶片、小型压铸壳体、冲压小件,实现批量全型面检测,识别翘曲、轮廓超差、孔位偏移;

3C精密制造:中框、壳体、注塑结构件,大批量自动化检测,替代人工抽检,提升批次质量一致性;

通用机械加工:机加工壳体、钣金零件,自动完成尺寸与形位公差检验,输出完整检测报告,支撑来料检验与制程监控。

结语

传统质检模式中,人工操作三维扫描存在操作门槛高、重复性差、批量检测效率不足的短板,制约三维计量技术在产线批量质控场景大规模落地。

新拓三维XTOM-STATION自动化三维检测中心,实现零部件从“抽检”向批量全自动全型面检测升级。通过标准化、可复现的自动化检测流程,降低人为因素干扰,缩短质检周期,沉淀完整质量数据,助力制造企业提质增效,推进质量检测环节的智能化升级。
