20微米光栅如何“读出”纳米位移？SmarAct解析精密设备的位置感知

一个20微米周期的光栅,为什么能够用于纳米级位置反馈?这听起来似乎有些矛盾。实际上,20 μm指的是光栅本身的周期,而不是系统最终的定位精度。

当METIRIO读头沿光栅尺移动时,光源照射光栅后形成周期性的光学信号变化。探测器将这些信号转换为电信号,再通过精密信号采集和细分处理进一步计算当前位置。

最终,宏观的光栅周期可以被解析为更加细微的位置变化。这也是现代高精度运动系统能够实现闭环控制的重要基础之一。

一、位置反馈:纳米定位系统的重要基础

在高精度运动系统中,定位精度不仅取决于驱动机构本身,也取决于系统能否实时、准确地获取当前位置。

例如,压电定位平台虽然具有极高的运动分辨率,但在实际运行过程中仍可能受到温度变化、材料热膨胀、机械漂移以及外部振动等因素影响。如果缺少实时位置反馈,系统难以长期保持稳定的定位精度。

因此,先进定位系统通常采用闭环控制(Closed-loop Control):

● 运动机构执行定位运动;

● 位置传感器实时反馈当前位置;

● 控制系统根据反馈数据修正运动误差;

● 最终实现稳定、精准的位置控制。

光学编码器正是闭环定位系统中的关键组件。它通过非接触式光学测量方式,为运动平台提供连续、实时的位置反馈,使系统能够满足微纳尺度应用对于定位精度和长期稳定性的要求。

二、光学编码器的核心组成:读头与光栅尺

SmarAct METIRIO光学编码器主要由两个核心部分组成:

● Read Head(读头)

● Reflective Scale(反射式光栅尺)

两者协同工作,实现高精度位置反馈。

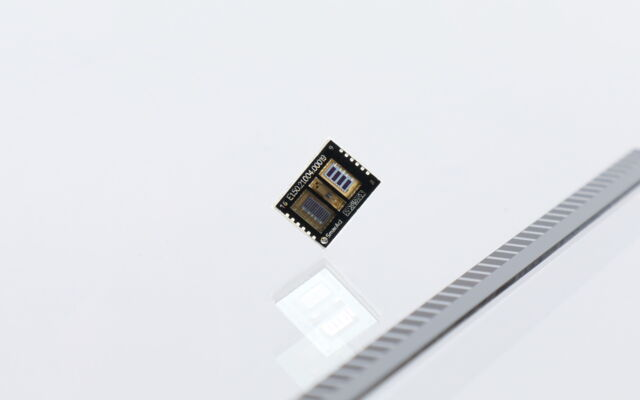

1. Read Head(读头):高度集成的光学检测模块

读头是光学编码器中的核心传感单元,其内部集成:

● 光源

● 微型光学结构

● 光电探测器

● 信号处理模块

工作过程中,读数头发出的光照射到光栅尺表面,经反射和衍射后产生周期性光学信号。探测器将光学信号转换为电信号输出。

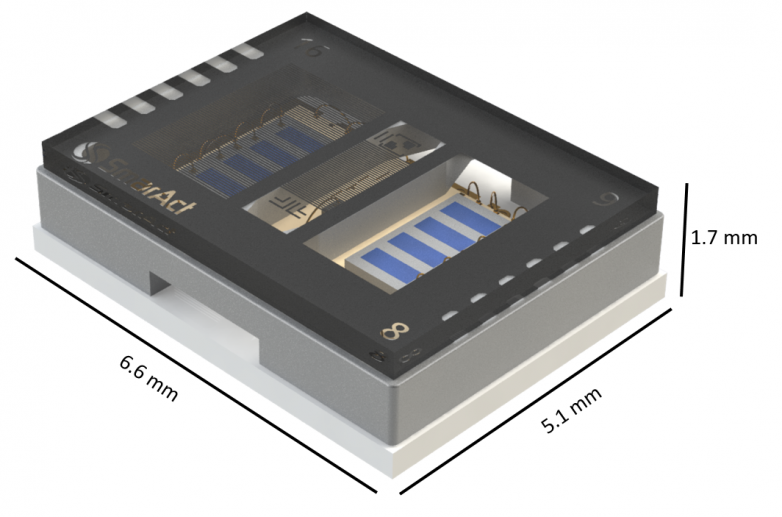

METIRIO读头采用高度集成化设计,尺寸仅为:6.6×5.1×1.7mm。极小的尺寸使其能够集成到空间受限的精密设备中,例如:

● 纳米定位平台

● 半导体检测设备

● 光学调整系统

● 真空环境实验设备

对于现代精密仪器而言,小型化不仅意味着节省安装空间,也有助于降低系统结构复杂度,提高整体设计灵活性。

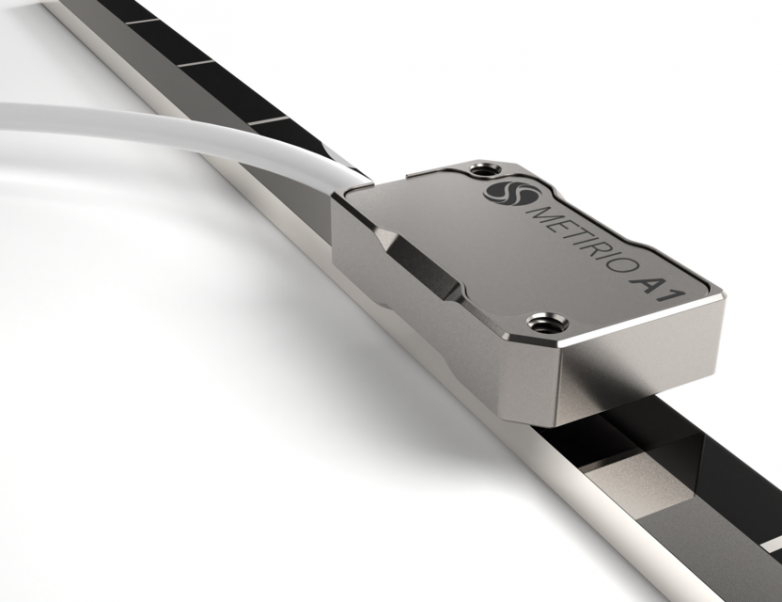

2. Reflective Scale(反射式光栅尺):稳定的位置参考基准

光栅尺为编码器提供位置测量参考。METIRIO采用20μm周期反射式光栅尺(20μm Reflective Scale),提供玻璃、铝和钢材质选择。

莫尔效应能够有助于将微观运动转换为可测量的光信号:

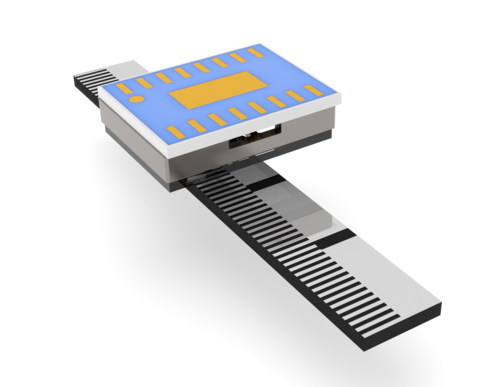

当读头沿光栅尺移动时,光栅周期结构产生的周期性信号变化被实时传输至运动控制器,由运动控制器据此计算当前位置。

需要注意的是,20μm表示的是光栅周期,而不是最终定位精度。

通过:

● 精密光学设计

● 高质量信号采集

● 高性能信号细分算法

系统能够进一步解析光栅信号,实现纳米级位置反馈。因此,METIRIO利用成熟的20μm反射式光栅结构,在保证稳定性的同时,为闭环定位系统提供高精度的位置反馈。

三、METIRIO的关键技术优势

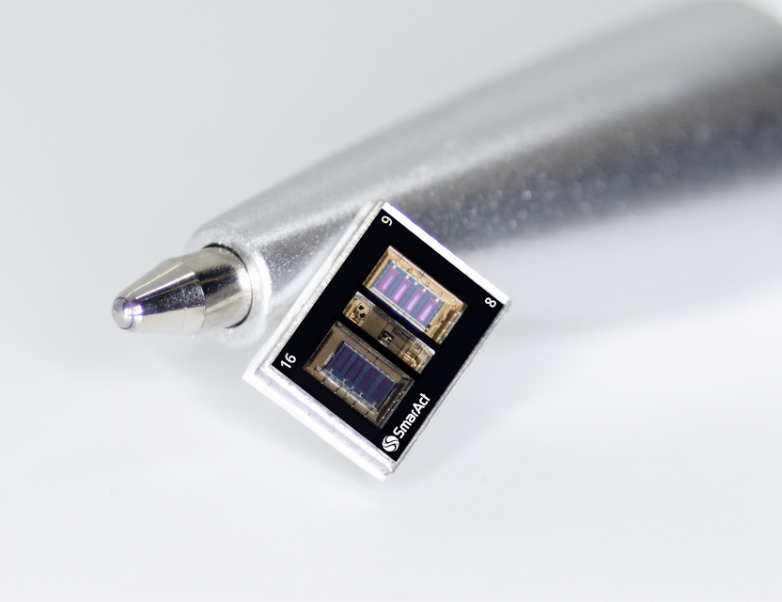

1. 微型化设计与高性能测量能力

随着精密设备不断向小型化发展,编码器也需要在有限空间内保持高性能。METIRIO在毫米级尺寸内实现了:

● 同类产品中最小尺寸

● 最高可实现0.4nm位置分辨率(具体性能取决于系统配置及运动条件)

● 最高支持10m/s运动速度

● 高带宽位置反馈

这种设计能够兼顾高速运动与纳米级定位需求,适用于半导体设备、精密光学系统及先进科研平台等动态控制场景。

2. 低功耗设计,更适用于真空环境

除了高精度测量能力,METIRIO还采用低功耗设计。

对于高真空(HV)、超高真空(UHV)及低温实验环境而言,较低的功耗有助于减少系统发热和热漂移,为长期稳定运行提供支持。

METIRIO可兼容最低10⁻¹¹ mbar超高真空环境,能够满足同步辐射、电子显微镜、量子技术等高要求应用对于位置反馈系统的环境兼容性需求。

3. 一款编码器覆盖多种运动形式

METIRIO不仅适用于直线运动,还支持旋转光栅、曲面光栅、二维光栅等多种应用形式。

统一的平台设计能够覆盖不同设备架构需求,为OEM设备开发提供更高的设计灵活性,同时支持多维测量,并帮助用户对系统偏差和角度误差进行表征,为复杂运动系统提供更加丰富的位置反馈信息。

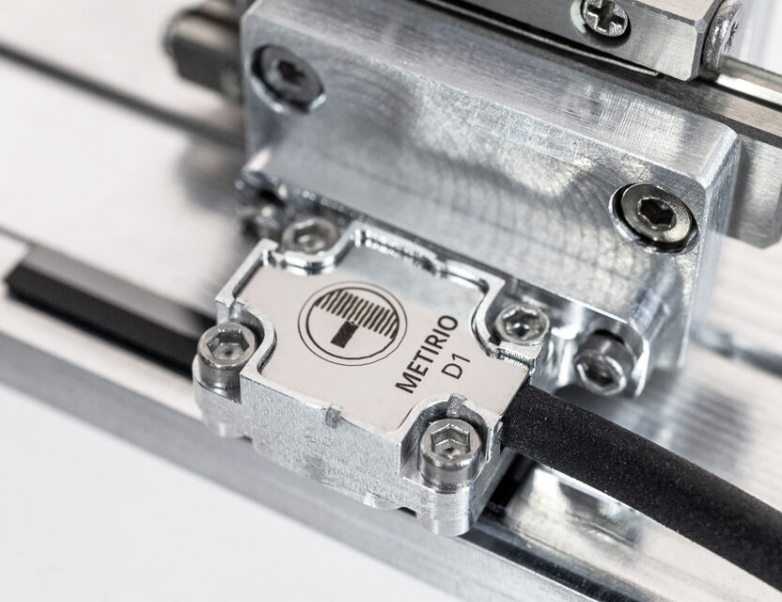

四、封装式编码器方案降低OEM集成难度

对于设备制造商而言,高性能编码器不仅需要优异的技术参数,也需要便于系统集成。

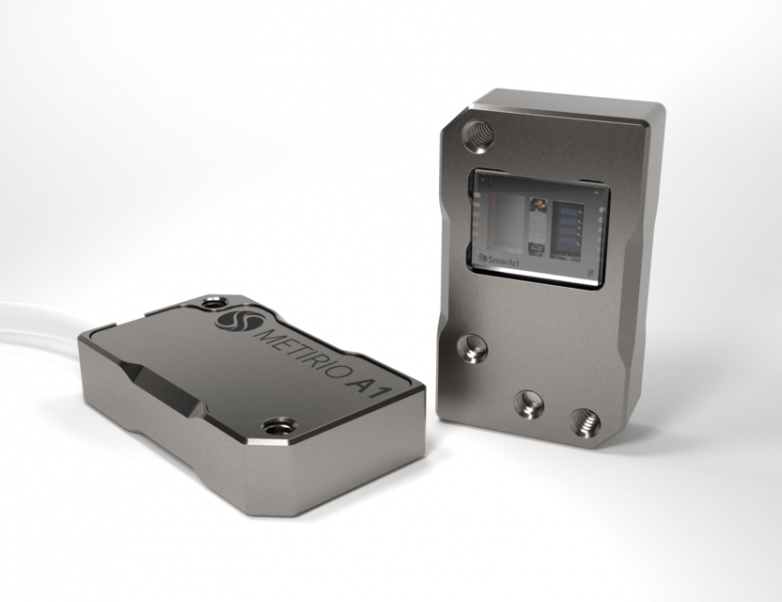

METIRIO提供完整的编码器解决方案,包括封装式编码器读头、匹配的反射式光栅尺以及完整的测试支持,并可根据客户需求提供灵活的定制方案,帮助OEM客户降低系统集成复杂度,提高开发效率。

同时,METIRIO的设计充分借鉴了SmarAct在精密运动控制领域积累的丰富经验,可与不同类型的精密运动平台协同工作,为科研仪器和高端装备开发提供可靠的位置反馈支持。

五、快速交付能力,加速科研与工业项目推进

在高端科研设备和精密工业系统开发过程中,核心部件的供应周期会直接影响项目进度。

即使技术指标满足要求,如果关键组件等待时间过长,也可能导致:

● 实验平台搭建延期;

● 原型设备开发推迟;

● 产品验证周期增加。

SmarAct METIRIO光学编码器依托成熟的产品体系和制造能力,常规产品交货周期可压缩至1-2周,具有较短的交付周期和较长的产品使用寿命。

目前SmarAct国内子公司思迈科团队正在积极备货,后期可实现国内发货,实现更快的物流响应和技术支持。

对于科研用户和OEM设备制造商而言,这意味着项目推进效率有效提高,更快响应科研和市场需求。

METIRIO:为精密运动系统提供可靠的位置基准

在先进制造和前沿科研领域,位置反馈技术决定着精密运动系统的稳定性与可靠性。

SmarAct METIRIO光学编码器通过超小型读头、20μm反射式光栅尺、高分辨率信号处理以及真空兼容设计,为纳米级闭环定位提供可靠的测量基础。

对于半导体设备、精密光学和高端科研仪器而言,“运动”与“测量”正在越来越紧密地结合。平台要想稳定地回到目标位置,通常不能只依赖驱动器,而需要位置反馈不断告诉控制系统:现在在哪里?距离目标还差多少?

因此,高精度位移台采购时,闭环传感器是否配置、测量分辨率是多少、安装空间是否足够、设备运行环境是否存在真空或温度要求,都应该纳入选型。

SmarAct METIRIO通过小型化光学读头、20 μm反射式光栅以及纳米级位置反馈,为这类精密系统提供一种解决方案。对于寻找高精度测量品牌的科研和设备开发团队而言,值得比较的不只是“能测多小”,还要看测量组件能否真正融入实际运动系统。
