数字图像相关DIC测量系统选型白皮书 ——从尺度到极端工况/多相机阵列/振动到疲劳测试解决方案

材料与结构力学试验中,传统应变片、引伸计仅能够输出有限单点数据,面对应变局部化、裂纹扩展、大变形、微观翘曲、高速冲击等复杂试验场景,单点测量手段极易丢失关键力学信息。数字图像相关(DIC)结合双目立体视觉,依靠追踪试件表面散斑/标记点图像序列,获取三维形貌、全场位移、应变、运动姿态等完整信息,实现从微米级微观试样到米级大型构件的多尺度测量中国日报网。

新拓三维XTDIC系列构建起常规DIC/高速DIC/动态DIC/显微DIC完整产品矩阵,覆盖时空均衡、时间主导、空间主导、刚体轨迹追踪四大类试验矛盾。

本文围绕被测对象空间尺度、物理过程时间尺度、光学成像能力、散斑/标记点稳定性、现场环境扰动五大选型核心要素,解析不同试验工况下的选型逻辑,给出对应的DIC选型建议,为科研院所、工业研发人员提供可落地的DIC选型参考。

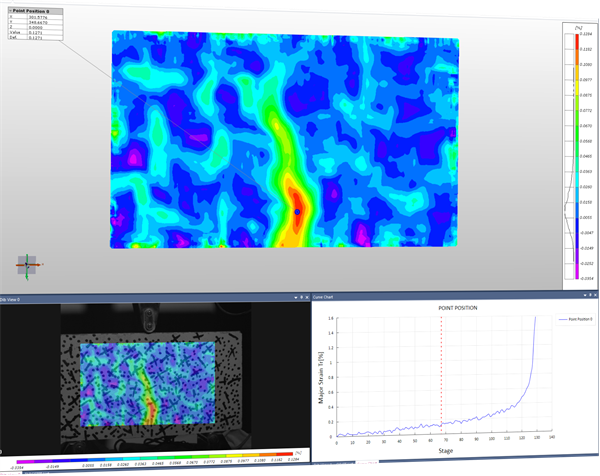

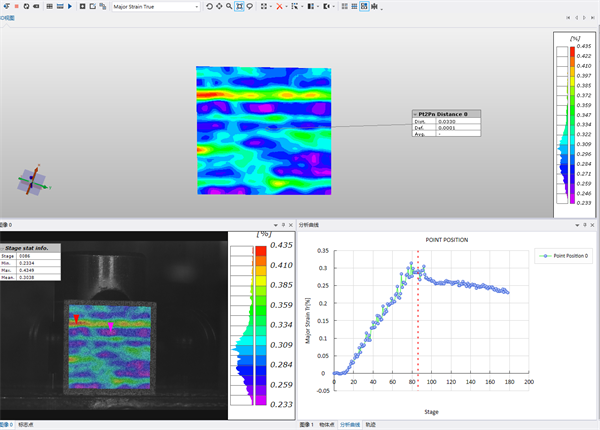

XTDIC三维应变测量系统软件计算界面

引言:从单点测量走向全场多尺度测量

在材料拉伸、断裂冲击、焊接变形、高温蠕变、土木结构加载、航空风洞试验中,大量失效行为集中在局部区域。应变片只能获取贴片位置平均应变,引伸计仅得到标距段结果,无法捕捉裂纹萌生位置、应力集中区、非均匀变形分布。尤其微观芯片翘曲、毫秒级冲击断裂、大型构件动态振动场景,接触式传感器还会引入附加载荷,干扰试件真实变形。

DIC测量系是一套时空采样测量系统,设备能力不等于相机像素与帧率的简单叠加。高像素不等于高空间分辨率,高帧率也并非全部试验的最优解;

过高帧率会缩短曝光时间,降低图像信噪比,破坏散斑相关稳定性;大像素会带来海量数据,增加后期处理压力。选型的核心是结合真实试验约束,搭建匹配的时空采样体系,解决试验的主导矛盾:

时空均衡型:常规准静态材料、结构试验;

时间主导型:冲击、爆炸、高速断裂瞬态过程;

空间主导型:微观介观尺度微小试样测试;

刚体轨迹主导型:旋转、投抛、六自由度姿态追踪;

环境主导型:高温、多测头同步、复杂现场工况。

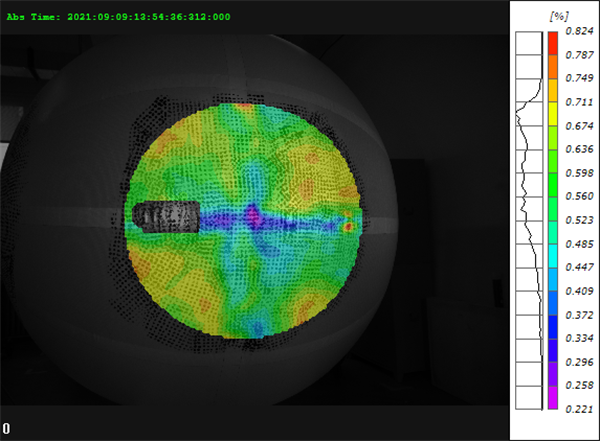

振动模态分析(时间主导型)

一、XTDIC系列技术原理与核心能力

XTDIC系列基于双目立体视觉 + 数字图像相关算法,分为散斑式全场 DIC与标记点式刚体追踪两大技术路线:

1)散斑DIC(CONST/ Micro):在试件表面制备随机散斑,连续采集变形前后图像,亚像素算法追踪散斑纹理变化,解算三维坐标、位移、全套应变场;

2)标记点追踪STROBE/ SPARK:识别编码/非编码标记点,不依赖散斑纹理,重点解算刚体六自由度6-DOF 轨迹、速度、加速度,适配旋转、投抛、风洞姿态测量。

整套软件统一具备丰富物理量解算能力:XYZ 坐标、位移、速度、加速度、角位移;ex/ey/exy 剪切应变、主应变、Mises/Tresca 应变、厚度减薄率;材料本构参数(弹性模量、泊松比、n/r 值);裂纹COD、热膨胀系数 CTE;模态ODS/OMA;视频引伸计;疲劳闭环控制等。硬件预留多测头同步、试验机载荷信号同步、红外温度耦合等扩展接口。

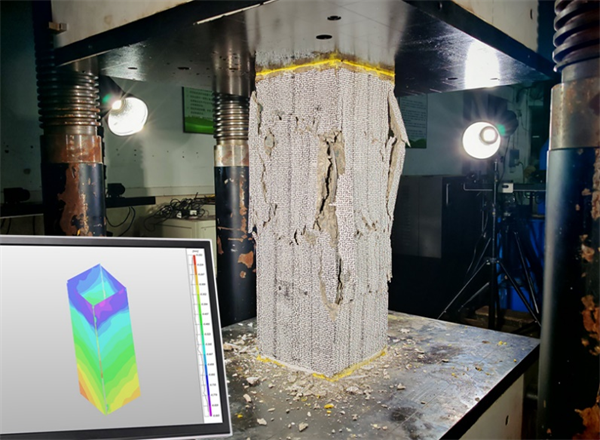

大型结构件360°全周测量(空间主导型)

二、分系列产品解析与适用工况

XTDIC-CONST|时空均衡型・常规准静态全场应变系统

主导矛盾:兼顾空间分辨率与采样时间,面向绝大多数实验室标准力学试验硬件划分 SD/HR/HS配置,应变测量精度最高20με,应变测量范围 0.005%-2000%。依靠双目散斑 DIC,适配静态、准静态加载场景,可扩展红外温度场、探针测量、显微模块、疲劳监测模块。

✅典型测试工况:

单向拉伸、压缩、三点弯曲;裂纹扩展断裂;焊接热变形;高低温炉内力学试验;岩石、墙体土木构件加载;车桥、轮胎零部件载荷测试;航空机翼、柔性结构准静态荷载试验。

选型提示:标准试样优先HR高分辨率版本;需要中等采集速率、大视场构件选用HS配置;可外接试验机实现力-位移-应变多物理量同步。

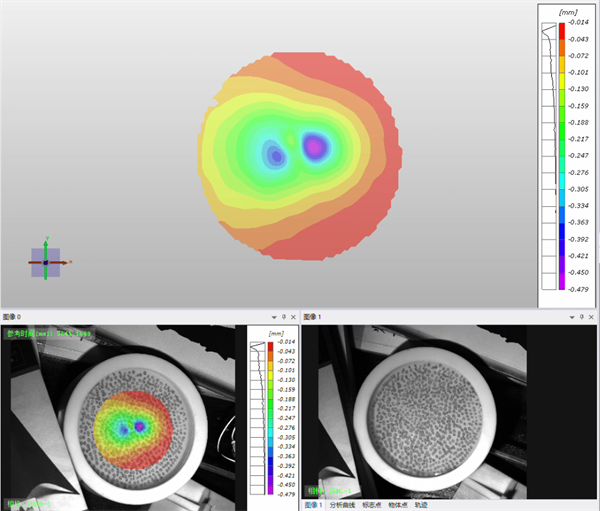

透明凝胶力学-低模量、大变形及高度非线性(时空均衡型)

XTDIC-SPARK|时间主导型・高速动态DIC系统

主导矛盾:瞬态短时物理过程,需要高采样速率图像,XTDIC-SPARK三维高速测量系统搭载高速成像单元,最高采集帧率20000fps,最小曝光时间可达100ns,解决冲击、爆炸下变形转瞬即逝,普通相机无法捕捉的难题。高速场景图像信噪比会显著下降,硬件配套大功率频闪光源保障散斑成像质量。

✅典型测试工况:

霍普金森杆动态试验、构件高速冲击破坏、汽车零部件碰撞瞬态变形、材料动态断裂研究。

选型提示:冲击裂纹扩展类,优先评估裂纹传播速度反推最低需要帧率,避免盲目追求超高帧率造成信噪比恶化。

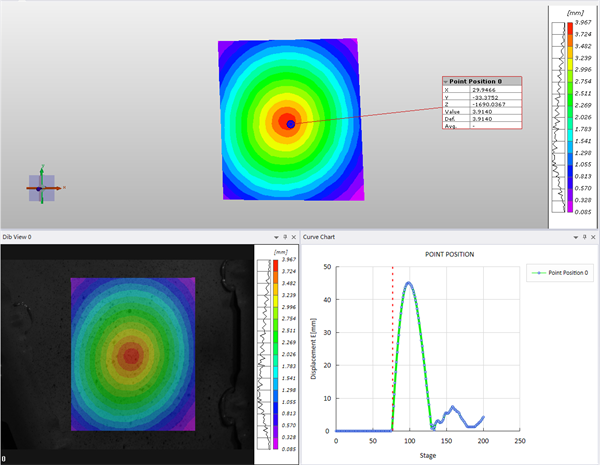

冲击力学-霍普金森压杆、高速冲击(时间主导型)

XTDIC-STROBE|刚体轨迹姿态追踪系统(标记点路线,非散斑DIC)

主导矛盾:刚体运动、旋转物体,重点关注标记点的空间位置与姿态变化

区别散斑全场应变,依靠编码/非编码标记点立体重建;跟踪精度可达0.005px;独有锁相环技术,实现高速旋转构件亚音速目标稳定追踪;支持多相机任意组合同步采集,大空间现场部署。输出标记点三维坐标、位移、速度、加速度、6-DOF姿态轨迹。

✅典型测试工况:

风洞模型姿态测量;直升机旋翼、风机叶片旋转测试;投抛/弹射物体轨迹;地震模拟振动台试验;大型天线、塔架结构变形;虚拟装配对位校准;汽车碰撞振动测试。

选型提示:只需要刚体姿态,不需要表面应变场,优先选用STROBE;分析高速瞬态位移与变形,建议SPARK高速测量系统搭配标记点采集。

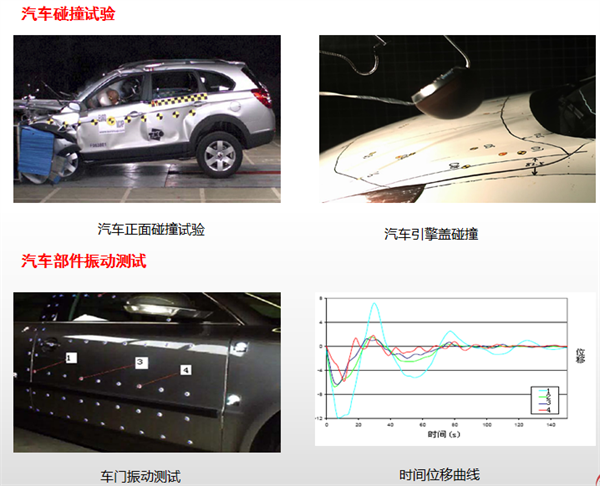

汽车部件振动与碰撞试验 (时间主导型)

XTDIC-Micro|空间主导型・显微DIC微观应变测量系统

主导矛盾:微小视场下的空间分辨率,微观尺度变形观测

DIC算法与双目体式显微镜融合,面向毫米级介观试样,弥补普通 DIC 无法开展微小样品测试短板,可对接原位拉伸台、冷热台,实现微米‑亚微米级三维位移、应变场求解。

✅典型测试工况:

微型材料试样拉伸弯曲;IC芯片热翘曲;焊点高低温变形;薄膜、纤维复合材料微观力学;CTE 热膨胀系数测定;生物力学微观试验。

选型提示:微观试验需要严格控制散斑颗粒尺寸,匹配显微放大倍率;优先搭配光刻标定板完成系统标定。

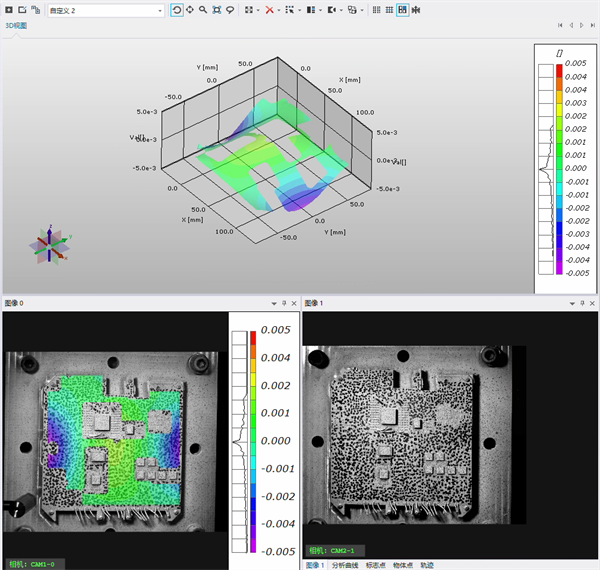

微小尺寸PCB板不同温度翘曲测试(空间主导型)

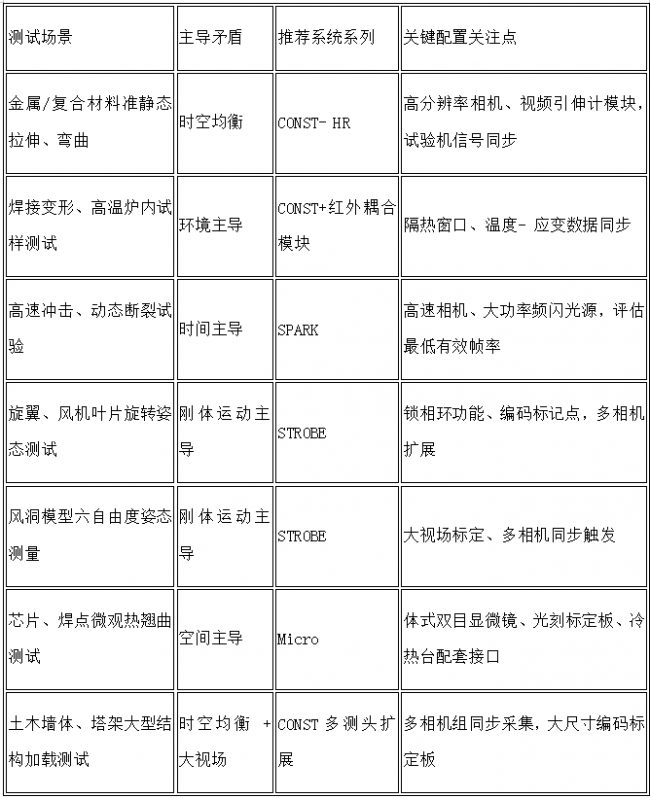

三、典型测试场景选型对照表

四、DIC测量系统选型要点

不唯参数论:不是像素越高、帧率越高就越好,优先匹配试验物理过程,兼顾图像信噪比与散斑统计稳定性;

区分“散斑 DIC”与“标记点追踪”:需要表面应变场选散斑DIC;仅需要刚体位置姿态,选用XTDIC-STROBE/XTDIC-SPARK标记点追踪;二者不可互相替代;

重视扩展接口价值:高温、疲劳、材料本构、仿真对标,依赖软件高级模块与外部设备通讯接口,选型同步确认模块授权;

环境约束前置评估:高温、强光、振动、狭小安装空间,会直接决定光源、镜头、标定方案,不能仅看实验室理想指标;

输出数据可用性优先:确认软件可输出可用于仿真对标、报告归档的原始网格、UFF、等标准化格式。

疲劳拉伸扭转实验(时间主导型)

五、DIC测量系统选型白皮书总结

DIC测量系统选型本质是识别试验的主导物理矛盾,从时间尺度、空间尺度、成像条件、散斑 / 标记点、现场环境五大维度综合评估,而不是简单比对宣传册指标。

新拓三维XDIC系统通过XTDIC-CONST三维应变测量、XTDIC-SPARK三维高速DIC、XTDIC-STROBE三维动态DIC、XTDIC-Micro显微DIC测量等几大系列,完整覆盖从微观介观试样,到实验室标准件,再到高速瞬态冲击、大型结构刚体姿态追踪的多尺度测试需求,可为材料研发、结构强度验证、仿真对标提供完整的非接触式光学测量解决方案。
