ESD电子托盘用导电、防静电材料选型：四种方案对比与应用解析
在半导体封测、SMT贴片、电子元器件周转等场景中,托盘是直接接触芯片、PCB板、精密元件的关键载具。托盘的静电控制能力直接关系到产品良率——静电击穿、吸附灰尘、放电损伤等问题,往往源于材料选型不当。据QYResearch调研,2025年全球抗静电塑料载带市场销售额达27.62亿元,预计2032年将达到39.44亿元,年复合增长率5.3%;全球导电型电子零件承载带市场2025年销售额为0.96亿美元,预计2032年将达到1.4亿美元。在载带细分领域,全球PC和PS载带市场预计从2025年的6.92亿美元增长至2032年的11.65亿美元。随着半导体封装、汽车电子与AI相关器件持续放量,电子托盘和载带对材料的导电性、尺寸精度和表面质量要求正在不断提升。
以下四种材料分别对应不同工况下的托盘需求,从挤出级导电PC到增韧防静电ABS,从透明防静电ABS到轻质导电PP,覆盖了电子托盘的主要应用场景。

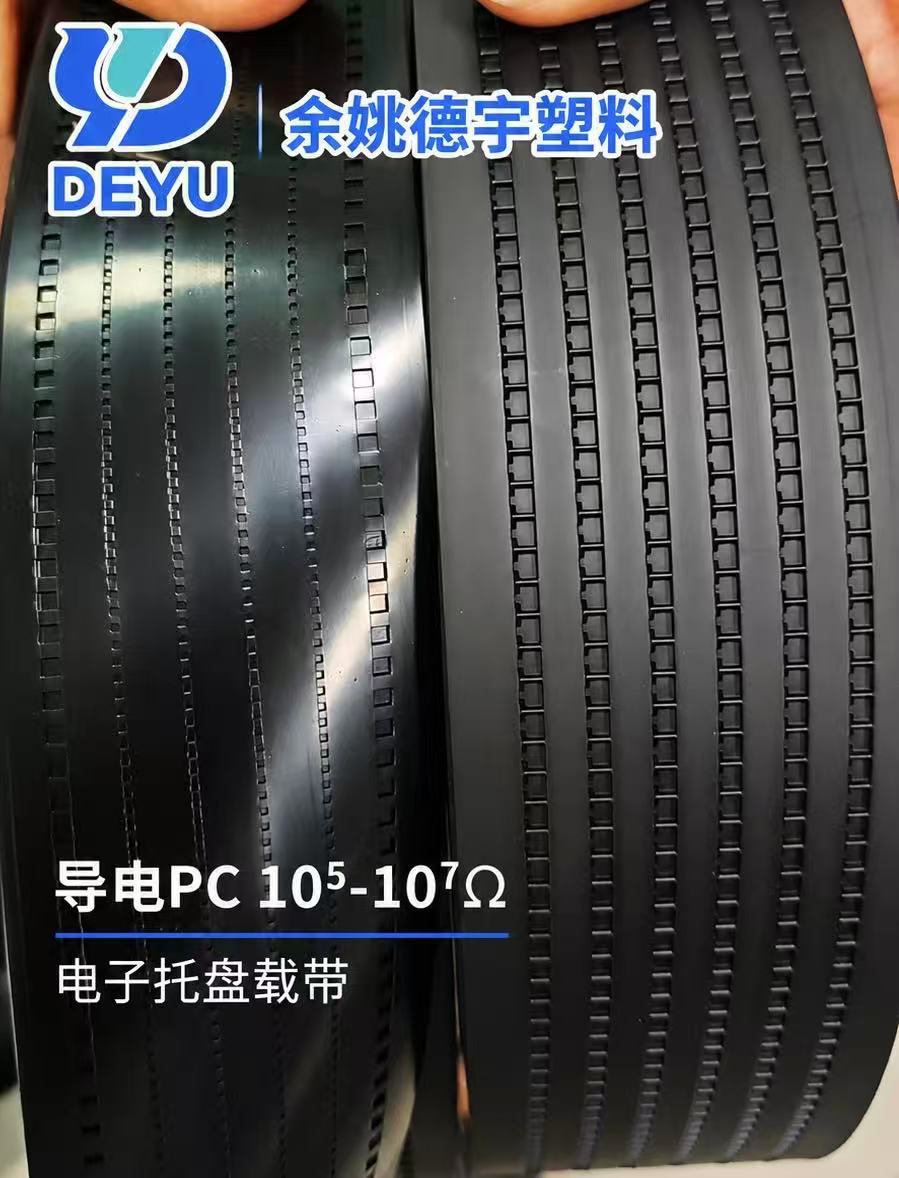

一、DGK-PC DD5-7JC:挤出级导电PC,用于载带与精密托盘
1.1 行业背景与材料定位
在IC载带(Carrier Tape)和精密托盘领域,导电PC是最具代表性的材料之一。导电炭黑添加到PC中制备的导电复合材料,适宜炭黑加入量为16%–23%,可挤出合格的用于载带制造的片材。3M等国际品牌长期占据主导地位,其黑色导电型PC载带表面电阻率名义值为10⁴–10⁸Ω。国产导电PC在这一细分领域长期面临“能注塑、难挤出”的技术瓶颈——挤出过程中熔体在模头处经历强烈的拉伸流动,导电填料沿流动方向取向排列,导致导电网络被拉断,表现为电阻各向异性和表面缺陷。
DGK-PC DD5-7JC的研发起点正是“为挤出而设计”——在配方层面针对挤出过程中熔体拉伸对导电网络的破坏问题做了针对性优化。该材料定位于半导体封装载带和电子托盘等应用场景,表面电阻稳定在10⁵–10⁷Ω区间,属于静电耗散黄金区间。检测数据显示,弯曲强度69.4MPa,弯曲模量1638MPa,拉伸强度46.96MPa,热变形温度(0.45MPa)124°C。同时提供哑光和光亮两个版本,哑光版适用于对反光敏感的光学检测场景。
1.2 实际应用案例:导电PC挤出片材用于电子载带生产
工况背景:华东某电子包装材料企业,为半导体封测厂配套供应导电PC载带片材。客户需要挤出0.3-0.5mm厚度的导电PC片材,用于后续吸塑成型为IC载带。要求表面电阻稳定在10⁵–10⁷Ω,片材表面无麻点、无晶点,厚度公差控制在±0.03mm以内。
初始方案的问题:客户原使用某品牌导电PC材料,在量产挤出中暴露出三大问题:片材表面出现炭黑团聚形成的晶点,分布密度约5-8个/m²,导致载带接触芯片面有划伤风险,良率仅85%;纵向电阻3×10⁶Ω,横向电阻升至2×10⁸Ω,载带不同位置静电防护能力不一致;连续运行4-6小时后模头出料孔位堆积炭黑,需停机清理,生产效率低下。根本原因在于该材料的导电填料分散工艺不到位——炭黑团聚体尺寸超出了T型模头的容忍范围,且螺杆组合不够强导致二次混炼不充分。
材料切换与调试过程:德宇塑料技术团队推荐客户试用以DGK-PC DD5-7JC(哑光版)替换原有材料。调整后的关键挤出工艺参数如下:
| 工艺参数 | 原用材料 | DGK-PC DD5-7JC |
|---|---|---|
| 干燥温度 | 105°C | 110°C |
| 干燥时间 | 3小时 | 4.5小时 |
| 挤出温度(模头) | 265°C | 260°C |
| 模具温度 | 85°C | 90°C |
| 挤出速度 | 8 m/min | 10 m/min |
成果对比:
| 对比维度 | 原用材料 | DGK-PC DD5-7JC |
|---|---|---|
| 表面麻点率 | 5-8个/m² | <1个/m² |
| 表面电阻(横向) | 2×10⁸Ω | 5×10⁶Ω |
| 横纵向电阻差异 | 相差近2个数量级 | <0.5个数量级 |
| 片材厚度公差 | ±0.05mm | ±0.02mm |
| 连续运行时间(停机清理间隔) | 4-6小时 | 12小时以上 |
| 载带成型良率 | 85% | 96.5% |
客户反馈:“麻点问题基本解决了,哑光版的表面效果正好匹配我们的AOI检测需求。电阻横纵向一致性比之前好太多——以前片材不同位置的电阻能差两个数量级,现在整卷下来都很稳定。积碳问题也明显改善,以前每4-6小时就要停机清理一次模头,现在可以连续运行12小时以上。”该客户已将DGK-PC DD5-7JC列为载带生产的标准用料。
二、DGK-ABS KJD678R-BZ:增韧防静电ABS,用于结构托盘与周转箱
2.1 行业背景与材料定位
防静电ABS在电子电器中的应用已十分广泛。在电子周转托盘的实际应用中,抗静电ABS材料可有效防止静电吸附灰尘或放电击穿电子元件,尤其适用于高洁净度生产环境。然而,防静电改性往往导致材料韧性下降——抗静电剂的添加会破坏ABS原有的微观结构,在受到冲击时成为应力集中点,诱发银纹和裂纹扩展。卡扣断裂、跌落开裂是电子托盘和周转箱领域最常见的问题。DGK-ABS KJD678R-BZ在表面电阻稳定在10⁷–10⁹Ω的同时,实现了简支梁缺口冲击21 kJ/m²、Izod缺口冲击24 kJ/m²的高韧性表现,有效解决了“防静电-韧性跷跷板”效应。
2.2 实际应用案例:打印机内部支架——从“卡扣断裂”到“零投诉”
工况背景:华东某OA设备制造商生产一款高速激光打印机,其内部走纸支架为ABS注塑件,需满足防静电要求(防止纸张高速摩擦产生静电吸附粉尘),同时支架上设计有多个装配卡扣,在整机装配时需要承受一定的弯折力。
初始方案的问题:客户原使用某品牌防静电ABS,表面电阻率约10⁹Ω,但注塑成型的支架在整机装配环节卡扣断裂率高达8% 。断裂面呈现明显的脆性断口特征。物性表显示其缺口冲击强度仅12.5 kJ/m²。
调试过程:德宇塑料技术团队介入后,建议客户切换至DGK-ABS KJD678R-BZ。双方联合进行了三轮注塑工艺验证:
| 验证轮次 | 材料 | 注塑温度 | 模具温度 | 卡扣断裂率 | 表面电阻率 |
|---|---|---|---|---|---|
| 第一轮 | 原用材料 | 220°C | 60°C | 8.2% | 10⁹Ω |
| 第二轮 | KJD678R-BZ | 210°C | 70°C | 0.8% | 5×10⁸Ω |
| 第三轮 | KJD678R-BZ | 200°C | 70°C | 0.3% | 8×10⁸Ω |
成果:卡扣断裂率从8%降至0.3%,单批次报废件从平均160件降至6件;表面电阻率稳定在10⁸Ω级别,满足打印机防静电要求;注塑周期缩短约5%。该支架已连续供货18个月,累计交付超50万件。

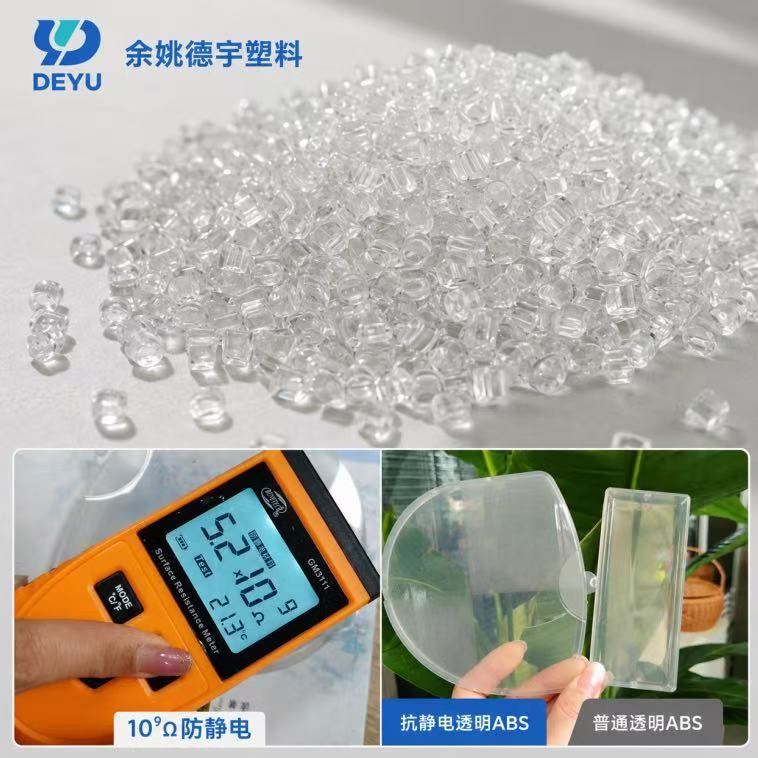

三、DGK-ABS KJD890TM:透明防静电ABS,用于可视托盘与洁净室
3.1 行业背景与材料定位
在需要视觉系统自动识别芯片方向或操作人员目视检查的托盘应用中,材料必须同时满足“透明”和“防静电”两个要求。传统方案中,添加导电炭黑的ABS虽然防静电性能稳定,但材料呈黑色不透明;表面涂覆抗静电剂的透明ABS虽然初期透明,但抗静电层在擦拭、水洗或环境湿度变化后迅速衰减。DGK-ABS KJD890TM采用高分子型永久抗静电剂技术路线,在基材内部形成亚微观尺度的导电网络,2mm厚度下透光率达85%以上,表面电阻率稳定在10⁸–10⁹Ω·cm区间。抗静电组分均匀锚固于树脂分子链,不迁移、不析出,长期使用和酒精擦拭后防静电性能无大幅衰减。该材料已批量应用于半导体封测IC托盘、晶圆盒、洁净室视窗等场景。
3.2 实际应用案例:半导体AOI设备透明视窗——雾度从12%降至6%
工况背景:某半导体设备制造商为自动光学检测(AOI)设备开发透明防静电视窗,要求2mm厚度下透光率>85%、表面电阻率10⁸–10¹⁰Ω、雾度<8%。原采用进口透明防静电PC板材机加工成型,单片成本约180元,供货周期6-8周。
初始试模问题:客户使用DGK-ABS KJD890TM注塑试模后,透光率84.2%基本达标,但雾度高达12.3%,远超8%要求。制品表面呈现轻微“白雾”状。
排查与调试:德宇塑料技术团队驻厂排查,发现两个关键问题。干燥不充分:客户沿用普通ABS的干燥习惯70°C×2小时,含水率约0.15%,超出透明ABS建议的0.05%以下。注塑温度偏高:料筒设定200/220/230°C,喷嘴225°C,高分子抗静电剂在超过220°C时存在热氧化风险,分散相粒径增大。
| 工艺参数 | 初始设定 | 优化后设定 |
|---|---|---|
| 干燥温度 | 70°C | 85°C |
| 干燥时间 | 2小时 | 4.5小时 |
| 料筒温度(后/中/前) | 200/220/230°C | 190/200/205°C |
| 喷嘴温度 | 225°C | 200°C |
| 模具温度 | 50°C | 70°C |
成果对比:
| 性能指标 | 初始试模 | 优化后 | 目标值 |
|---|---|---|---|
| 透光率(2mm) | 84.2% | 86.5% | >85% |
| 雾度(2mm) | 12.3% | 6.1% | <8% |
| 表面电阻率 | 3×10⁹Ω | 5×10⁹Ω | 10⁸–10¹⁰Ω |
雾度从12.3%降至6.1%,透光率提升至86.5%。该材料已批量用于该客户三条AOI产线的视窗部件,累计交付超过2万件。
四、DGK-PP DD4-5A1:轻质导电PP,用于周转托盘与折叠箱
4.1 行业背景与材料定位
PP材料密度低(约0.90-0.94 g/cm³)、耐化学腐蚀、耐折弯,是周转托盘和大尺寸托盘的理想基材。导电PP广泛应用于防静电周转箱、电子托盘、载带、片材等产品。在电子器件及产品生产过程的周转装载、包装、储存及运输中,导电PP托盘可有效释放物体表面积累的静电荷,使其不会产生电荷积累和高电位差。DGK-PP DD4-5A1在保留PP轻质、耐化学性等优点的同时,通过功能改性实现稳定的表面导电性能,表面电阻10³–10⁵Ω,密度0.965g/cm³,断裂伸长率90%,悬臂梁缺口冲击强度35kJ/m²,热变形温度105°C。
4.2 实际应用案例:SMT贴片车间防静电周转托盘
工况背景:某电子制造服务商在SMT贴片车间的物料周转环节,原使用普通PP托盘配外接离子风扇。离子风扇覆盖范围有限,且冬季低湿度环境下静电积聚严重,导致PCB板上吸附微小焊锡球,影响贴片良率。
初始方案的问题:客户原用普通PP托盘(表面电阻>10¹²Ω),依靠车间离子风扇持续吹扫进行静电中和。离子风扇覆盖范围有限,车间边缘区域的托盘静电无法有效消除。冬季低湿度环境下(RH<30%),静电问题尤为严重,每月因静电吸附导致的贴片偏移不良约15-20件。
材料切换与调试:客户选用DGK-PP DD4-5A1导电PP替换普通PP托盘。注塑工艺参数调整如下:干燥温度80°C、干燥时间3-4小时、注塑温度190-220°C、模具温度40-60°C。为验证导电均匀性,每30模取样测电阻,CV控制在15%以内。
成果:
| 指标 | 原用普通PP托盘 | DGK-PP DD4-5A1 |
|---|---|---|
| 表面电阻 | >10¹²Ω | 6.8×10⁴Ω |
| 表面电阻均匀性(CV) | — | 15% |
| 摩擦起电峰值电压 | >1000V | <50V |
| 静电相关贴片偏移不良率 | 0.15% | 0.01% |
| 离子风扇数量 | 16台 | 0台 |
托盘上线使用3个月,产线ESD相关贴片偏移不良率从0.15%降至0.01%;取消16个离子风扇,年节省电费和维护成本约3.5万元;托盘可反复折叠使用,无需额外防静电处理。
五、四种方案对比与选型建议
| 对比维度 | DGK-PC DD5-7JC | DGK-ABS KJD678R-BZ | DGK-ABS KJD890TM | DGK-PP DD4-5A1 |
|---|---|---|---|---|
| 基材 | PC | ABS | ABS | PP |
| 表面电阻 | 10⁵–10⁷Ω | 10⁷–10⁹Ω | 10⁸–10⁹Ω·cm | 10³–10⁵Ω |
| 透光性 | 不透明(哑光/光亮) | 本色(可着色) | 透明(≥85%) | 不透明 |
| 冲击强度 | 32.5 kJ/m²(悬臂梁) | 24 kJ/m²(Izod) | 12.7 kJ/m² | 35 kJ/m² |
| 热变形温度 | 124°C | 80°C | 84.4°C | 105°C |
| 密度 | ~1.16 g/cm³ | ~1.06 g/cm³ | ~1.105 g/cm³ | 0.965 g/cm³ |
| 加工方式 | 挤出/注塑 | 注塑 | 注塑 | 注塑/挤出 |
| 核心优势 | 挤出成型、耐高温、尺寸稳定 | 高韧性、耐装配应力 | 透明可视、永久防静电 | 轻质、耐折弯、成本优 |
| 典型托盘应用 | IC载带、芯片托盘 | 周转箱、结构托盘 | 晶圆盒、透明IC托盘 | 折叠箱、通用周转托盘 |
选型决策逻辑:
需要挤出成型为片材再加工(载带、精密托盘) → DGK-PC DD5-7JC
需要本色可着色、高韧性(卡扣、薄壁结构) → DGK-ABS KJD678R-BZ
需要透明可视、视觉识别(晶圆盒、IC托盘) → DGK-ABS KJD890TM
需要轻质、大尺寸、成本敏感(周转箱、折叠托盘) → DGK-PP DD4-5A1
以上参数基于公开检测报告及物性表,具体选型建议以实际测试验证为准。技术资料及样品信息可通过余姚市德宇塑料科技有限公司官方渠道获取。
