RTX 4090显卡PCB揭秘：23相供电史无前例 电源压力降低

NVIDIA日前发布了新一代的RTX 4090/4080显卡，升级Ada Lovelace架构及台积电4nm工艺，还有全新的RTX光追架构及DLSS 3新技术，游戏性能最高4倍上代显卡。

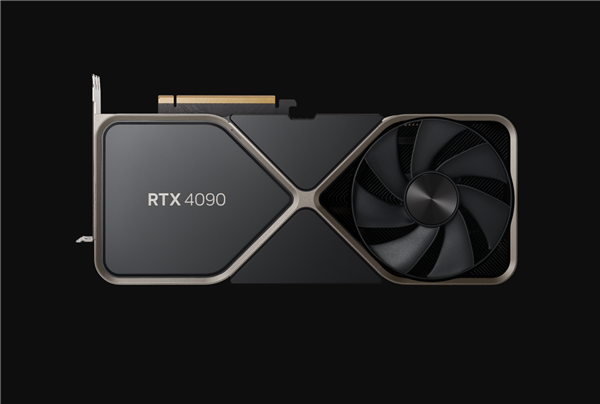

这一次NVIDIA照例推出了RTX 4090 Founders Edition，也就是NVIDIA官方版的显卡，只不过规模比之前的大多了，达到了3.5插槽厚度。

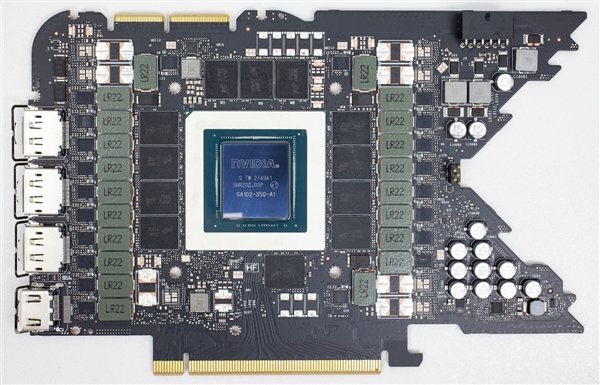

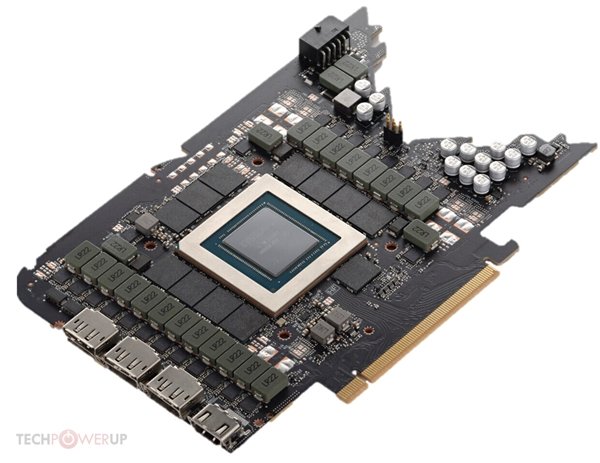

此外，NVIDIA日前又进一步介绍了RTX 4090显卡的PCB，整个设计跟之前的RTX 3090 Ti差不多，供电设计尤其豪华，配备了公版卡中史无前例的23相供电，其中GPU核心供电20相，显存供电3相。

通常来说，供电相数越多，不仅输出的功率更高，同时还可以分担负载，降低发热，而NVIDIA也强调RTX 4090的供电做了优化，不再有剧烈的峰值电压、电流，从官方的曲线图来看，RTX 4090在高负载下的供电曲线很稳，不像RTX 3090显卡那样频繁波动。

很多人不了解，对电源来说，显卡供电不只是看功耗高低，稳定性更重要，如果电流、电压频繁波动，对电源的压力更大，RTX 4090显卡这次对电源供电应该更友好。

此外，RTX 4090显卡使用的虽然是PCIe 5.0中的16针供电接口，但NVIDIA表示并不一定要ATX 3.0电源，有8pin转接口，可以适用于任何电源。
